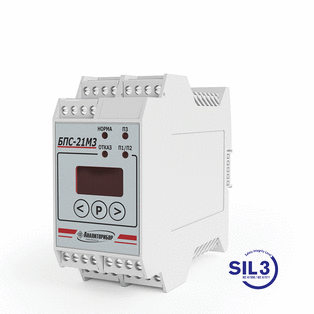

Блок питания и сигнализации БПС-21М3

Предназначены для > Формирования, в том числе искробезопасного, напряжения питания сигнализаторов ДАТ-М, ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 и иных совместимых устройств; > Интеграции в системы АСУТП с использованием интерфейса Ethernet (модуль КСД); > Обмена данными по цифровому каналу RS485 с подключенными устройствами, в том числе передача измерительной информации на внешние устройства; > Архивации полученных данных, событий и показаний (модуль КСД); > Возможность подключения исполнительных устройств в зависимости от исполнений (коммутационный блок К); > Выдачи световой сигнализации при превышении/понижении установленных пороговых значений (Порог 1, Порог 2, Порог 3) с одновременным переключением "сухих" контактов реле; > Модуль КСД предназначен для сбора информации датчиков-сигнализаторов ДАТ-М-06 ИБЯЛ.413216.044-05, датчиков газосигнализаторов ДАХ-М-06 ИБЯЛ.413412.005-05, датчиков-газоанализаторов ДАК ИБЯЛ.418414.071-17 ...-21, датчиков-газоанализаторов фотоионизационных ДАФ-М при их соединении в шлейф. Область применения  В качестве устройств питания, сигнализации, искробезопасных барьеров, контроллеров сбора данных совместно с выносными датчиками различных типов, размещаемыми как в невзрывоопасных, так и взрывоопасных зонах. Режим работы  - непрерывный. Рабочее положение  - вертикальное. Блоки предназначены для установки на рейки типоисполненийТН35-7,5 и ТН35-15 по ГОСТ РМЭК 607-15-2003 (DIN-рейки). Основные технические характеристики  Характеристика Значение Примечание Степень защиты блоков  IP20 Температура окружающей среды, °С +1 / +50    Мощность, потребляемая  БПС-21М3 от источника постоянного тока, Вт, не более 15   Аналоговый выходной сигнал, мА 4-20   Цифровой выходной сигнал RS485, Ethernet блок КСД для подключения к ПК, контроллерам верхнего уровня Параметры контактов реле 40 В; 0,2 А* порог 1, порог 2, порог 3,отказ, статус, режим Габаритные размеры, мм 52х114х102 масса блоков 1,2 кг *БПС-21М3-24х16-ibIIС-К – при величине тока потребления подключенного исполнительного устройства - 10 или 170 мА; *БПС-21М3-24х24-iаIIС-К – при величине тока потребления подключенного исполнительного устройства - 3 или 70 мА. Отличительные особенности > Возможность конфигурации сложных газоаналитических сетей с применением датчиков на различные газы и степени взрывозащиты (Exd, ib, ia); > Построение системы со смешанной конфигурацией подключения датчиков (шлейфовая-лучевая); > Искробезопасный барьер цепи ia, ib, ic; > Удобство монтажа на лицевой части (корпус на DIN-рейке); > Архивирование данных, возможность подключения съемного носителя информации; > Возможность подключения исполнительных устройств  по искробезопасной сети (при использовании коммутационного блока К); > Полное соответствие нормативной базе РФ и Таможенного союза; > Уровень полноты функциональной безопасности SIL 3.   Контроллер сбора данных (КСД) обеспечивает сохранение информации по каналу связи RS485 устройств.  Функциональные возможности контроллера сбора данных КСД: > Архивирование результатов измерения; > Выдача команд подключенным блокам любых других модификаций на установку пороговых значений и диапазона измерений физической величины датчиков; > Сохранение параметров подключенных датчиков: - порогов срабатывания сигнализации Порог 1-2-3; - единиц измерения; - определяемого компонента;  - значение начальное и конечное диапазона показаний. Блоки БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р позволяют записывать данные > за последние 10 суток с интервалом 1 минуту при подключении максимального количества устройств (не более 30); > за последние 30 суток с интервалом в 1 минуту при подключении не более 10 устройств. Техническая информация Техническое описание на блоки питания и связи БПС-21М3 Руководство по эксплуатации на блоки питания и связи БПС-21М3 Монтажный чертеж на блоки питания и связи БПС-21М3 Сертификаты
