ЭА2231

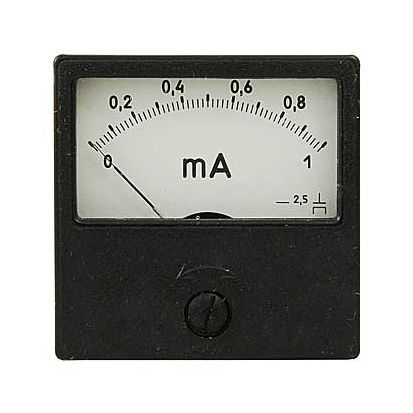

ЭА2231 Амперметр щитовой аналоговый постоянного тока Амперметры, микроамперметры, миллиамперметры, килоамперметры ЭА2231 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых  помещениях. Амперметры ЭА2231 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное. Характеристики миллиамперметров и амперметров ЭА2231: Диапазоны измерения Класс точности Внутреннее сопротивление Ом, не более Падение напряжения, не более, мВ 0-1 мА 2,5 150 1-0-1 мА 1,5 75 0-5 мА 2,5 15 5-0-5 мА 1,5 7,5 0-10 мА 2,5 7,5 10-0-10 мА 1,5 7,5 0-30 мА 2,5 2 30-0-30 мА 1,5 2 0-50 мА 2,5 90 50-0-50 мА 1,5 0-100 мА 2,5 100-0-100 мА 1,5 0-150 мА 2,5 150-0-150 мА 1,5 0-300 мА 2,5 30-0-300 мА 1,5 0-500 мА 2,5 500-0-500 мА 1,5 0-1 А 2,5 1-0-1 А 1,5 0-3 А 2,5 3-0-3 А 1,5 0-5 А 2,5 5-0-5 А 1,5 0-10 2,5 10-0-10 А 1,5 Характеристики амперметров и килоамперметров ЭА2231 с отдельными вспомогательными частями: Диапазоны измерения Класс точности Способ включения Падение напряжения, не более, мВ 0-20 А 2,5 С измерительным шунтом 75 ШС М3 на 20 А и проводами КП1-4 75 20-0-20 А 1,5 0-30 А 2,5 С измерительным шунтом 75 ШС М3 на 30 А и проводами КП1-4 30-0-30 А 1,5 0-50 А 2,5 С измерительным шунтом 75 ШС М3 на 50 А и проводами КП1-4 50-0-50 А 1,5 0-75 А 2,5 С измерительным шунтом 75 ШС М3 на 75 А и проводами КП1-4/5 75-0-75 А 1,5 0-100 А 2,5 С измерительным шунтом 75 ШС М3 на 100 А и проводами КП1-4/5 100-0-100 А 1,5 0-150 А 2,5 С измерительным шунтом 75 ШС М3 на 150 А и проводами КП1-4/5 150-0-150 А 1,5 0-200 А 2,5 С измерительным шунтом 75 ШС М3 на 200 А и проводами КП1-4/5 200-0-200 А 1,5 0-300 2,5 С измерительным шунтом 75 ШС М3 на 300 А и проводами КП1-4/5 300-0-300 1,5 0-500 А 2,5 С измерительным шунтом 75 ШС М3 на 500 А и проводами КП1-4/5 500-0-500 А 1,5 0-750 А 2,5 С измерительным шунтом 75 ШС М3 на 750 А и проводами КП1-4/5 750-0-750 А 1,5 200-0-750 А 1,5 0-1 кА 2,5 С измерительным шунтом 75 ШС М3 на 1000 А и проводами КП1-4/5 1-0-1 кА 1,5 0-1,5 2,5 С измерительным шунтом 75 ШС М3 на 1500 А и проводами КП1-4/5 1,5-0-1,5 1,5 0-4 2,5 С измерительным шунтом 75 ШС М3 на 4000 А и проводами КП1-4/5 4-0-4 1,5 0-6 2,5 С измерительным шунтом 75 ШС М3 на 6000 А и проводами КП1-4/5 6-0-6 1,5 0-7,5 2,5 С измерительным шунтом 75 ШС М3 на 7500 А и проводами КП1-4/5 7,5-0-7,5 1,5 Характеристики амперметров и амперкиловольтметра ЭА2231 с отдельными вспомогательными частями Диапазоны измерения по току Диапазоны измерения по напряжению Ток полного отклонения Падение напряжения Класс точности Способ включения 0-1 А 0-3 кВ 5,0 мА 75 мВ 2,5 С индивидуальным шунтом Р105 и добавочным сопротивлением ДС 0,6 Мом; 5 мА (типа Р103)             Температура окружающего воздуха от минус 50 до +60°С           Относительная влажность воздуха 95 %   при температуре 35 °C           Масса 0,15 кг           Габаритные размеры 60х60х50 мм По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком. Пример записи при заказе и в технической документации другой продукции: « Миллиамперметр ЭА2231 , 0-1 мА, ТУ 4223-001-05798310-99»; без заливки герметиком: « Миллиамперметр ЭА2231А , 0-1 мА, ТУ 4223-001-05798310-99; со специальной шкалой: « Миллиамперметр ЭА2231.Х , ТУ 4223-001-05798310-99», где Х – исполнение по конструкторской документации; Пример записи прибора ЭА2231 с диапазонами измерени1 0-1 А и 0,3 кВ без добавочного сопротивления Р103: « Амперкиловольтметр ЭА2231 , 0,1 Аи 0,3 кВ, без Р103, ТУ4223-001-05798310-99».
