Орион-РТЗ

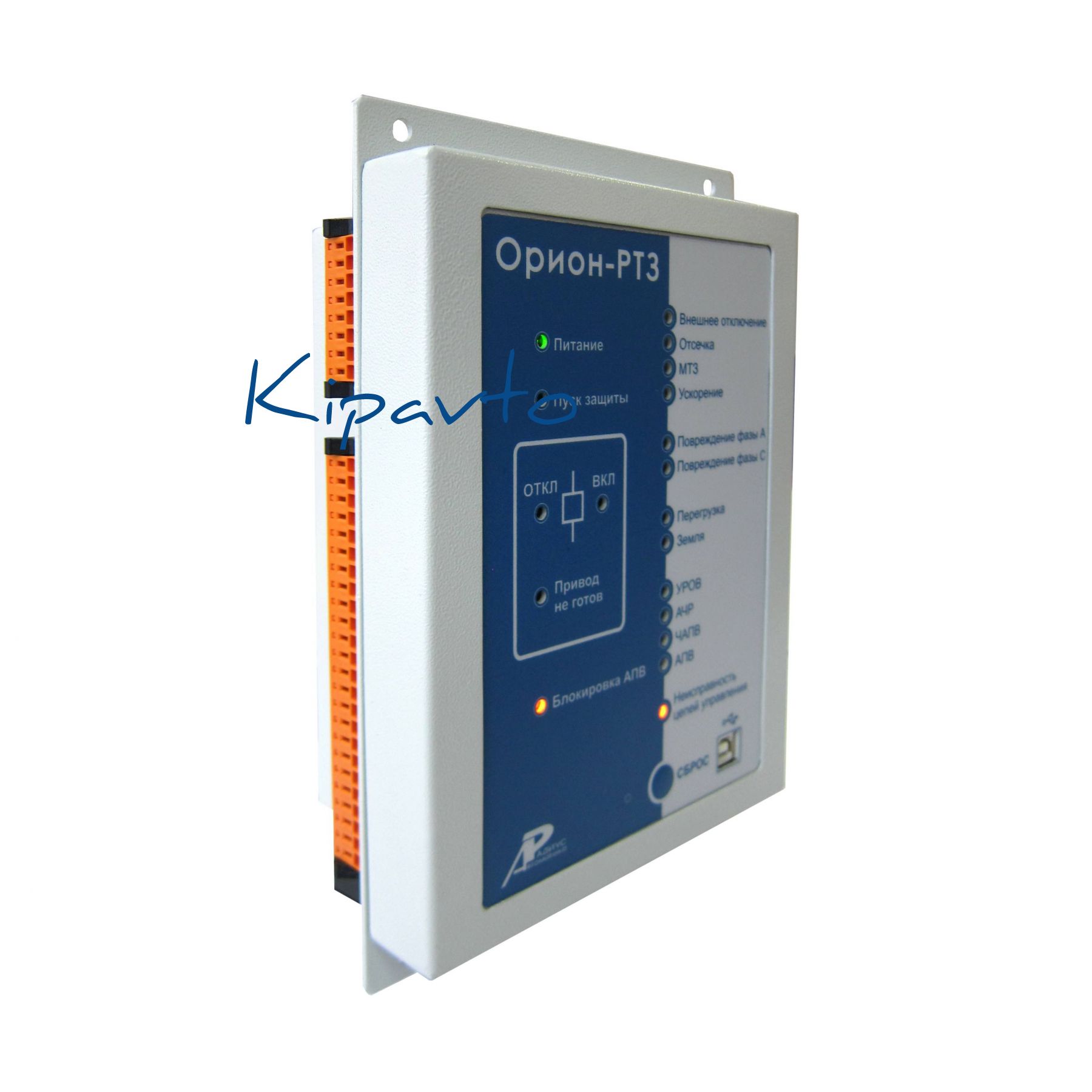

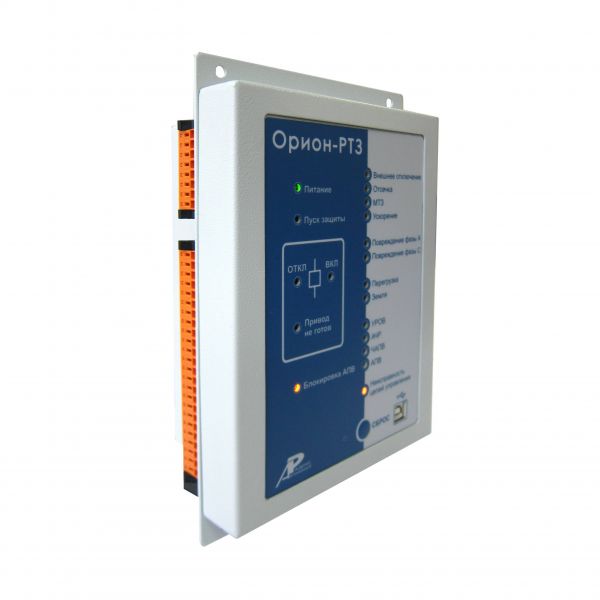

Орион-РТЗ Устройство микропроцессорное токовой защиты для подстанций с переменным оперативным током Устройство Орион-РТЗ предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 6–10 кВ, но может применяться и для других классов напряжения. Устройство Орион-РТЗ предназначено для работы на подстанциях с переменным оперативным током и может непосредственно работать с выключателями, катушки отключения которых включены «по схеме дешунтирования». Микропроцессорное устройство Орион-РТЗ может применяться при построении высокотехнологичных систем РЗА повышенной экономической эффективности. Особенности нового поколения — шунтирование трансформаторов тока токовой подпитки при наличии напряжения оперативного питания; — существенно уменьшена глубина устройства и его вес; — новая технологичная элементная база повышенной надежности; — полная обратная совместимость с устройствами предыдущего поколения; — усовершенствована рекомендуемая схема построения системы РЗА повышенной экономической эффективности для ПС и РП на переменном опертоке; — замена симисторной схемы дешунтирования на мощное электромагнитное реле, что позволило увеличить максимальный коммутируемый ток до 200 А. Функции защиты — токовая отсечка с контролем двух фазных токов с независимой выдержкой времени с возможностью блокировки ступени с помощью внешнего сигнала, ступень может использоваться как логическая защита шин (ЛЗШ); — максимальная токовая защита (МТЗ) от междуфазных повреждений как с независимой, так и с одним из пяти видов зависимых характеристик ток-время; — автоматический ввод ускорения ступени МТЗ при любом включении выключателя; — защита от перегрузки с независимой характеристикой выдержки времени; — защита от однофазных замыканий на землю (ОЗЗ) по току нулевой последовательности основной частоты 50 Гц с независимой характеристикой выдержки времени; — исполнение внешнего сигнала аварийного отключения, например дуговой защиты; — формирование сигнала УРОВ при отказах своего выключателя. Функции автоматики — операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя; — одно- или двукратное АПВ; — формирование сигнала пуска МТЗ для организации логической защиты шин; — отключение и включение выключателя по внешним сигналам АЧР и ЧАПВ. Дополнительные сервисные функции — фиксация сработавшей ступени защиты, а также токов в момент аварии в энергонезависимой памяти; — измерение длительности отключения выключателя; — дополнительные реле и светодиоды сигнализации и индикации. Эксплуатационные возможности — выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ; — задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.) с помощью компьютера через канал связи; — ввод и хранение уставок защит и автоматики; — контроль и индикация положения выключателя, а также контроль исправности его цепей управления; — передача параметров аварии, ввод и изменение уставок по линии связи; — непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы; — блокировка всех выходов при неисправности устройства для исключения ложных срабатываний; — получение дискретных сигналов управления и блокировок, выдача команд управления, аварийной и предупредительной сигнализации; — управление аварийным отключением выключателя по схеме «дешунтирования»; — гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности; — высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ. Устройство не срабатывает ложно и не повреждается — при снятии и подаче оперативного тока; — при перерывах питания любой длительности с последующим восстановлением. Повышение экономической эффективности с Орион-РТЗ и Сириус-2-ТН-К Применение устройства Орион-РТЗ совместно с реле напряжения Сириус-2-ТН-К позволяет с одной стороны — обеспечить до одной трети улучшение бюджета по отношению к решениям на традиционных микропроцессорных устройствах РЗА, с другой стороны — построить современную полнофункциональную систему РЗА для подстанций, не уступающую по надежности традиционным решениям. Распределение функций РЗА: Устройство Орион-РТЗ: ТО, МТЗ, АУВ, АПВ, ЗДЗ, ЗОЗЗ, ЛЗШ Реле напряжения Сириус-2-ТН-К: ЗМН, ОЗЗ, АЧР, АВР, ВНР, ЧАПВ, контроль ТН Технические характеристики устройства Орион-РТЗ Характеристика Значение Число аналоговых входов по току 2 Число дискретных входов 10 Число дискретных выходных сигналов (групп контактов) 8 (13) Габаритные размеры (ВхШхГ), мм 261х170х107 Масса, кг, не более 5 Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом IP54 по лицевой панели и IP20 по остальным частям в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529), кроме клемм подключения Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55 Полный средний срок службы устройства до списания при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 Устройство защиты Орион-РТЗ выпускается в двух модификациях: Орион-РТЗ-П с передним «-П» (для установки на глухую стенку) Орион-РТЗ-З c задним присоединением «-З». По напряжению оперативного питания устройство выпускается только на напряжение 220 В переменного тока частоты 50 Гц. Пример записи названия устройства для заднего присоединения Орион-РТЗ при заказе: Устройство Орион-РТЗ-З
