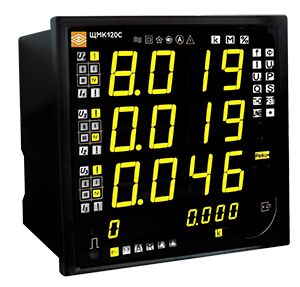

ЩМК120С Прибор контроля качества электроэнергии и коммерческого учета

ЩМК120С предназначен для коммерческого учета электрической энергии, измерения ПКЭ, параметров тока, напряжения, мощности, активной и реактивной энергии в 3-х фазных электрических сетях и системах переменного тока, а так же в точках установки средств измерения с сохранением результатов измерений и отображением значений учтенной электрической энергии, показателей ПКЭ и последующей передачей данных через коммуникационные интерфейсы. ЩМК120С устанавливается для непрерывного контроля показателей качества электроэнергии подстанций в системы мониторинга и управления качеством электрической энергии. Поддержка протоколов цифровой подстанции МЭК 61850-8-1, МЭК 61850-9-2! Полное соответствие установленным стандартам России: Контроль качества электроэнергии Коммерческий учет электроэнергии Измерение параметров электрической сети ГОСТ 30804.4.30-2013 (класс А) ГОСТ 32144-2013 ГОСТ 30804.4.7-2013 ГОСТ Р 51317.4.15-2012 ГОСТ Р 8.655-2009 ГОСТ 33073-2014 ГОСТ Р 8.689-2009 - с.к.з. напряжения - частота - длительность и глубина провала напряжения и перенапряжения - длительность временного перенапряжения - длительная и кратковременная доза фликера - коэффициент временного перенапряжения - коэффициент n-й гармонической составляющей напряжения - коэффициент искажений синусоидальности кривой напряжения - коэффициент несимметрии напряжения по обратной последовательности - коэффициент несимметрии напряжения по нулевой последовательности ГОСТ 31819.22-2012 (класс 0,2S) ГОСТ 31819.23-2012 (класс 1) ГОСТ 31818.11-2012 ГОСТ 31819.11-2012 ГОСТ 31819.21-2012 ГОСТ IEC 61107-2011 - учет количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам - восемь тарифов - энергия активная и реактивная - энергия потерь активная и реактивная - флаги нарушения энергоучета ГОСТ 22261-94 ГОСТ Р 52931-2008 ГОСТ 29322-2014 - ток, погрешность не более ±0,1 % - напряжение, погрешность не более ±0,1 % - электрическая мощность, погрешность не более ±0,5 % - электрическая энергия, погрешность не более ±0,5 % Применение: 1. Многофункциональный измеритель : - измерение параметров сети и передача их в системы ТИ, системы сбора и передачи данных, телемеханики и АСУ ТП. 2. Анализатор качества электроэнергии : - мониторинг показателей качества электроэнергии в системах распределения электроэнергии; - контроль показателей качества электроэнергии в системах АИИС КУЭ, на производстве и ЖКХ; - аттестация объектов, измерительных лабораторий. 3. Коммерческий учет электроэнергии : - восьмитарифный коммерческий учет электроэнергии; - измерение потерь электроэнергии в линии электроснабжения. 4. Р егистрация аварийных случаев . ЩМК120С внесен в Госреестр СИ РФ № 60431-15, срок действия до 27 декабря 2024 г. Межповерочный интервал - 10 лет.
