Силовые тиристорные блоки МБТ.

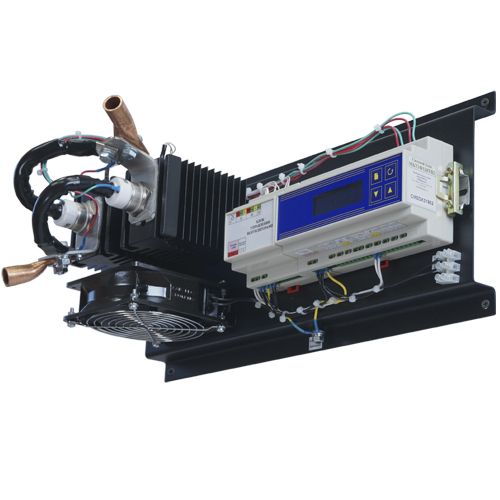

Силовые тиристорные блоки МБТ.  Силовые блоки МБТ предназначены для регулирования мощности на одно- или трехфазной нагрузке. Они рассчитаны на работу c регуляторами Термодат или с другими устройствами управления. Дополнительно выходное напряжение или мощность могут задаваться вручную, переменным резистором или кнопками на передней панели. Блоки имеют панель индикации с алфавитно-цифровым индикатором. Кнопки на панели индикации позволяют выбирать режим работы. В рабочем режиме на индикацию выводится задаваемая мощность и служебная информация. Микроконтроллер осуществляет управление блоком, реализует выбранный метод управления мощностью, а также предоставляет дополнительные функции, такие как ограничение скорости изменения мощности и защиту от неполнофазного включения трехфазных блоков. Методы управления мощностью: фазоимпульсное управление (управление по углу отсечки в каждом полупериоде) метод равномерно распределенных рабочих сетевых периодов (с включением нагрузки в нуле) широтно-импульсное управление (с включением нагрузки в нуле) широтно-импульсное управление с фазовым ограничением максимального напряжения Входные сигналы управления: цифровой сигнал от прибора типа Термодат (Т-выход), задающий требуемую мощность на нагрузке аналоговый сигнал 0…5 мА или 4…20 мА ручное задание мощности переменным резистором ручное задание мощности кнопками с цифрового пульта блока
