СВС-50

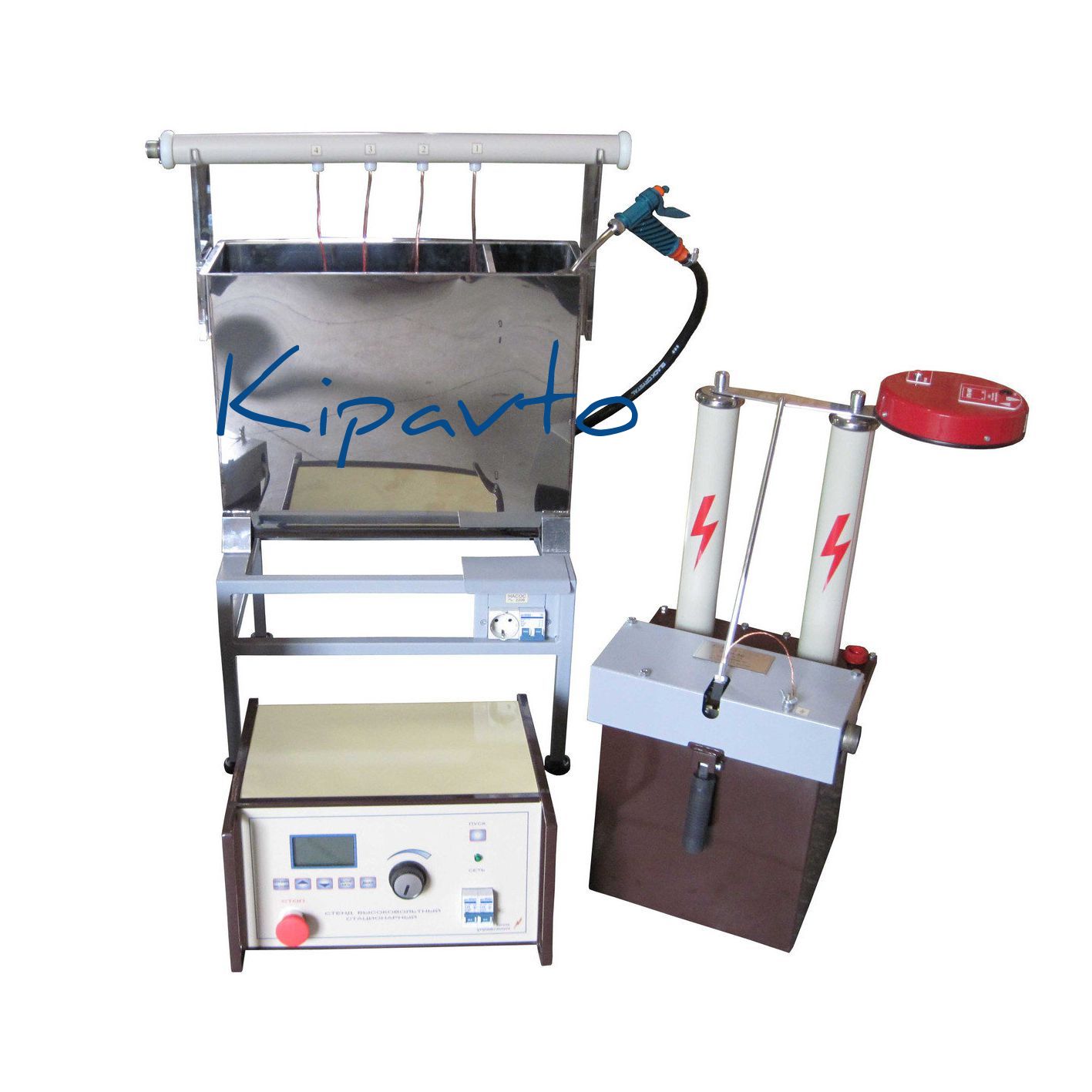

СВС-50 Стенд высоковольтный стационарный Стенд высоковольтный стационарный СВС-50 предназначен для испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.), силовых кабелей и твердых диэлектриков переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 — 50кВ. Стенд СВС-50 предназначен для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от плюс 5° С до плюс 40° С, относительной влажности 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.). Для работы с аппаратом требуется два оператора, имеющих допуск к работе с электроустановками с напряжением свыше 1000 В. Технические характеристики стенда СВС-50 Питание – однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц Потребляемая мощность, не более, ВА, — 500 Количество источников высокого напряжения — 2 Параметр Тип источника БВИ-50 БВИ-1 Наибольшее выходное переменное напряжение, кВ 50 1 Наибольший выходной ток, мА 26(при испытании в режиме Перчатки и боты) 10 (при испытании в режиме 3кВ) 10 (при испытании в режиме 50кВ) 10 Габаритные размеры, мм 290х315х675 Встроен в БУ Масса, кг 35 Параметры испытательной ванны: количество испытательных электродов 4 габаритные размеры (с подставкой), мм 670х470х1120 масса в сухом состоянии, кг, не более 10 Приведенная погрешность измерения встроенного измерителя напряжения, %, не более — 3 Приведенная погрешность измерения встроенного измерителя тока, %, не более — 3 Параметры высокопотенциального измерителя тока ИТВР-4: предел измерения (переменного тока), мА 10 приведенная относительная погрешность измерения, %, не более 3 Площадь, занимаемая аппаратом (рекомендуемая), м2 — 4 Масса оборудования, кг, не более — 100 Срок службы оборудования аппарата — 10 лет Комплектация стенда СВС-50 № Наименование Кол-во Примечание 1 Блок управления 1 2 Блок высоковольтных испытаний БВИ-50 1 Основной блок 3 Измеритель тока высокопотенциальный ИТВР-4 4 Зарядное устройство для аккумулятора ИТВР-4 1 5 Светильник сигнальный красный 1 6 Выключатель блокировочный 1 7 Ванна для испытаний изоляционных бот и перчаток в комплекте (подставка, ёмкость для воды, насос, заливочный пистолет, шланги) 1 8 Комплект проводов и кабелей для проведения испытаний 1 9 Стенд высоковольтный стационарный СВС-50. Руководство по эксплуатации. СВС-50/00.00.00.00РЭ 1 10 Стенд высоковольтный стационарный СВС-50. Паспорт. СВС-50/00.00.00.00ПС 1
