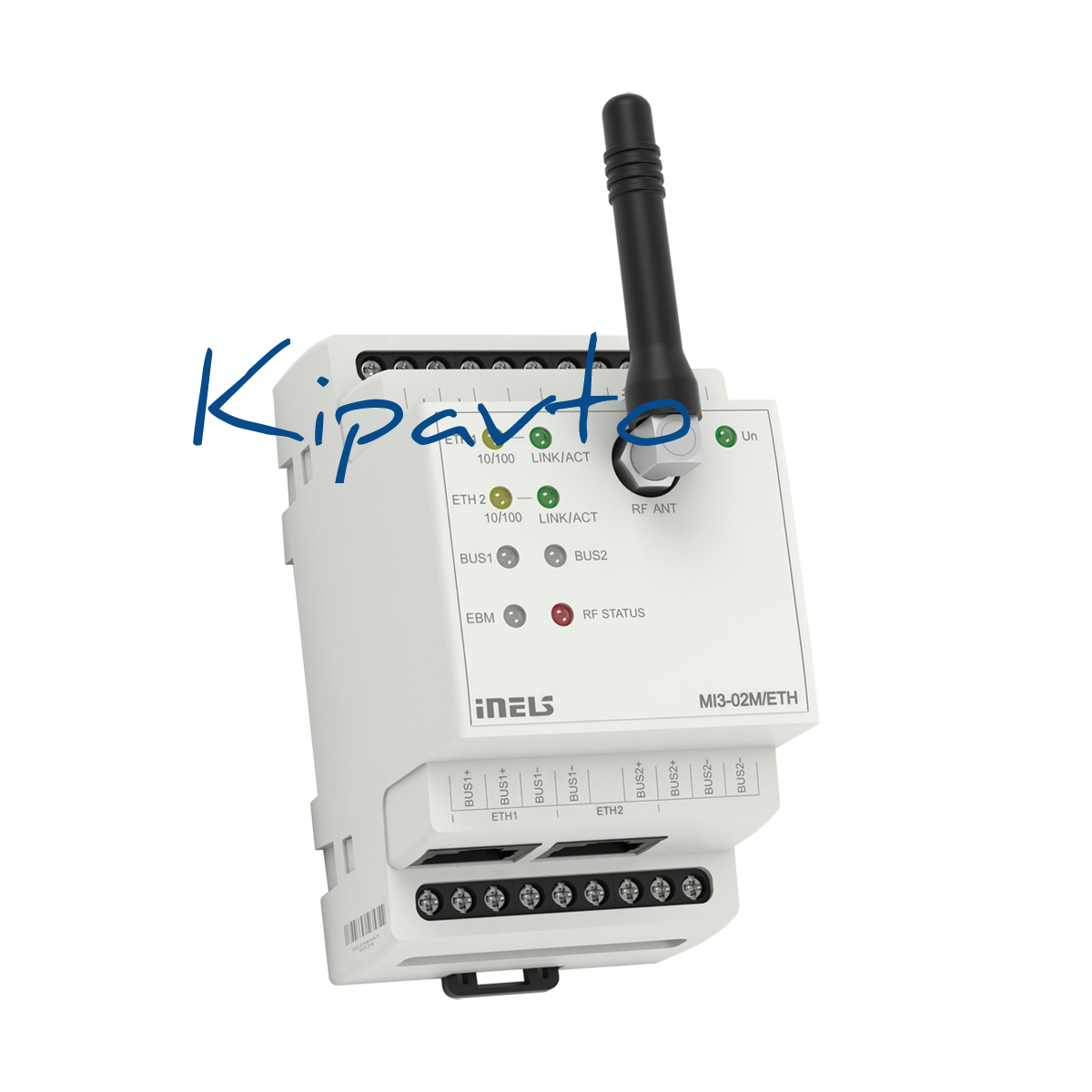

Внешний Мастер MI3-02M/ETH

Внешний Мастер MI3-02M/ETH Внешний мастер MI3-02M / ETH позволяет расширить количество подключенных периферийных элементов iNELS3 к центральному элементу CU3-01M, CU3-02M или CU3-03M еще двумя ответвлениями шины BUS (т. е. 2x 32 периферийных устройства). ОПИСАНИЕ Внешний мастер MI3-02M / ETH позволяет расширить количество подключенных периферийных элементов iNELS3 к центральному элементу CU3-01M, CU3-02M или CU3-03M еще двумя ответвлениями шины BUS (т. е. 2x 32 периферийных устройства). Внешний мастер MI3-02M / ETH также включает в себя разделитель шин (BPS3), который питает шину BUS, подключенную к этому мастеру током 2x1A. Устройство может обмениваться данными через системную шину EBM с центральными элементами CU3-01M, CU3-02M или Ethernet соединением, подключенным к CU3-03M (ETH). Преимущество использования связи по Ethernet: более быстрая передача данных между мастерами и, следовательно, более быстрая реакция системы. Порты ETH используются для подключения до 8 внешних мастеров MI3-02M / ETH, где один порт является входом, а другой - выходом и служит для соединения блоков. Можно подключить CU3-03M и до 8 MI3-02M / ETH к "кругу", либо можно подключить системную шину EBM к центральному элементу CU3-01M, CU3-02M и расширить эту систему до 8 внешних мастеров MI3-02M / ETH. MI3-02M / ETH оснащен RF модулем, обеспечивающим связь с выбранными устройствами системы iNELS RF Control. Состояние каждой ветви шины BUS (работа, неисправность) отображается соответствующим цветным светодиодом на передней панели устройства. Если это последний элемент на системной шине EBM, шину необходимо завершить резистором с номинальным сопротивлением 120 Ом. Этот простой вставной элемент входит в комплект центральных элементов и внешних мастеров и вставляется между клеммами EBM + и EBM-. MI3-02M/ETH в исполнении 3-МОДУЛЯ, устанавливается в распределительный щит на DIN рейку EN60715. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Элемент MI3-02M/ETH питается от устройства PS3-100/iNELS. MI3-02M/ETH в исполнении 3-МОДУЛЯ, устанавливается в распределительный щит на DIN рейку EN60715. Рабочая частота передачи сигнала  866/868/916 MHz. Размеры 90 x 52 x 65 мм.
