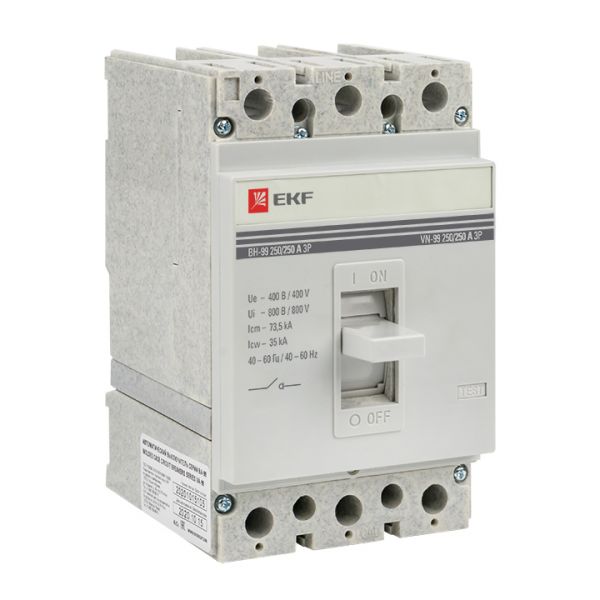

Выключатель нагрузки ВН-99 250/250А 3P

Выключатель ВН -99 выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При установке выключателей в распределительные устройства необходимо учитывать зону возможного выброса вверх на расстояние до 30 мм продуктов горения дуги при отключении под нагрузкой. Подключение кабелей или шин со стороны источника питания производят на верхние или нижние зажимы выключателей. Возможна коммутация алюминиевым и медным проводом.

Тип изделия: РубильникСерия: PROxima

Количество НО контактов: 0

Количество НЗ контактов: 0

Количество силовых полюсов: 3

Тип расцепителя:

Степень защиты: IP30

Сфера применения:

• Выключатели-разъединители.

Климатическое исполнение: УХЛ3

Диапазон рабочих температур: от -25 до +60

Наличие дугогасительной камеры: Да

Нормативный документ:

• ГОСТ Р50030. 2-2010 (МЭК 60947-2-2006) ТУ ТД. 05. ВА99-2013

Тип монтажной рейки: 35x7. 5

Распродажа: sale630

Гарантийный срок, мес: 84

Напряжение, В: 380

Масса, кг: 3. 4

Высота, мм: 150

Ширина, мм: 214

Номинальный ток, А: 250

Глубина, мм: 180

Максимальное сечение подключаемого кабеля, мм2: 120

Вид рукоятки: Рычажного типа

Тип подключения: Винтовое

ТумблерНаличие дополнительных контактов: НетМатериал изделия: ПластикМатериал корпуса: Пластик
