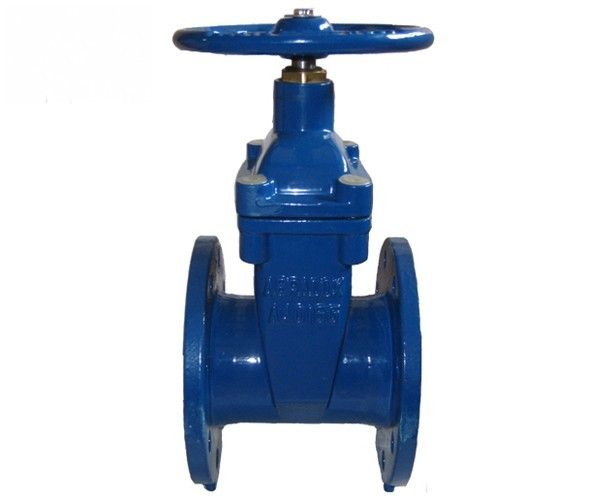

Задвижки обрезиненные ABRA PN10 DN 40 со штурвалом Ду 200 Ру10
Оставить отзыв
Есть в наличии
Способы доставки
Транспортная компания
Самовывоз
Способы оплаты
Безналичный расчет
Конструктивные решения и стабильное качество производства обеспечивает задвижкам ABRA-A40 самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544). Испытано в соответствии с ГОСТ 33257 и ГОСТ Р 53402 "Арматура трубопроводная. Методы контроля и испытаний". Полностью обрезиненный клин. Наличие направляющих профилей на клине и корпусе задвижки для улучшения плавности скольжения и защиты от перекоса. Антикоррозионное покрытие (внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации.
Внимание, в Ду40-150 присоединительные размеры фланцев с присоединительным выступом ("плоских") по ГОСТ и DIN (EN) для Ру10 и Ру 16 совпадают, поэтому в этих размерах производится унифицированная серия задвижек на Ру10 и Ру16. То есть:
- В Ду40-150 на Ру10 и Ру16 мы производим серию ABRA A40-16
- В Ду200-600 на Ру10 мы производим серию ABRA A40-10 а на Ру16 серию ABRA A40-16
- По запросу изготавливаем задвижки с обрезиненным клином Ду700-1200 Ру10 и Ру 16 со строительными длинами по DIN3202 F4 и F5 (EN558-1 Serie 14 и Serie 15)
Технические характеристики
| Ду / DN | 200 (8") |
250 (10") |
300 (12") |
350 (14") |
400 (16") |
450 (18") |
500 (20") |
600 (24") |
| Ру / PN |
10 бар (1,0 МПа)
|
|||||||
| Диапазон рабочих температур, °C |
Максимально допустимая температура 120 °C,
Минимальная температура окружающей среды -20 °C, Рабочая температура от -10 до +95 °C |
|||||||
| Код товара | ABRA A40- 10- 200 |
ABRA A40- 10- 250 |
ABRA A40- 10- 300 |
ABRA A40- 10- 350 |
ABRA A40- 10- G400 |
ABRA A40- 10- 450 |
ABRA A40- 10- 500 |
ABRA A40- 10- 600 |
| L - строительная длина DIN3202 F4 = EN558-1 GR14, мм | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 |
| Н - строительная высота от оси трубы, мм | 490 | 585 | 685 | 733 | 810 | 889 | 968 | 1128 |
| Н1 - габаритная высота | 660 | 788 | 915 | 993 | 1100 | 1209 | 1326 | 1548 |
| О - внешний диаметр присоединительного фланца, мм | 340 | 395 | 445 | 505 | 565 | 615 | 670 | 780 |
| С - межосевое расстояние присоединительных отверстий, мм | 295 | 350 | 400 | 460 | 515 | 565 | 620 | 725 |
| I - толщина фланцев, мм | 20 | 22 | 24,5 | 26,5 | 28 | 30 | 31,5 | 36 |
| d - диаметр присоединительных отверстий, мм | 23 | 23 | 23 | 23 | 28 | 28 | 28 | 31 |
| n - КСО - количество сквозных отверстий в 1 фланце | 8 | 12 | 12 | 16 | 16 | 20 | 20 | 20 |
| W - диаметр штурвала, мм | 280 | 320 | 360 | 450 | 450 | 600 | 600 | 600 |
| g - внешний диаметр присоединительного выступа, мм | 266 | 319 | 370 | 429 | 480 | 530 | 582 | 682 |
| f - высота присоединительного выступа, мм | 3 | 4 | 5 | |||||
| Вес, кг | 55 | 91 | 124 | 175 | 245 | 315 | 380 | 600 |
| Крутящий момент, Н*м | 160 | 210 | 280 | 300 | 350 | 400 | 450 | 550 |
| Кv, м3/час | 6 000 | 10 000 | 16 000 | 18 000 | 33 000 | 39000 | 53000 | 85000 |
