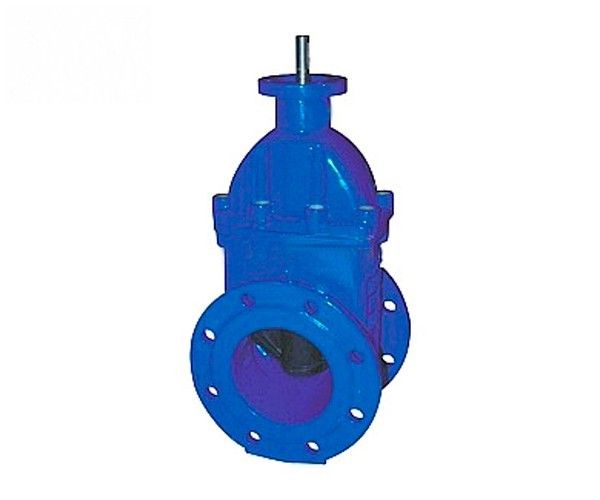

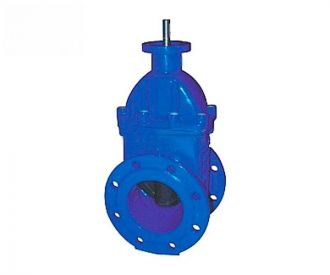

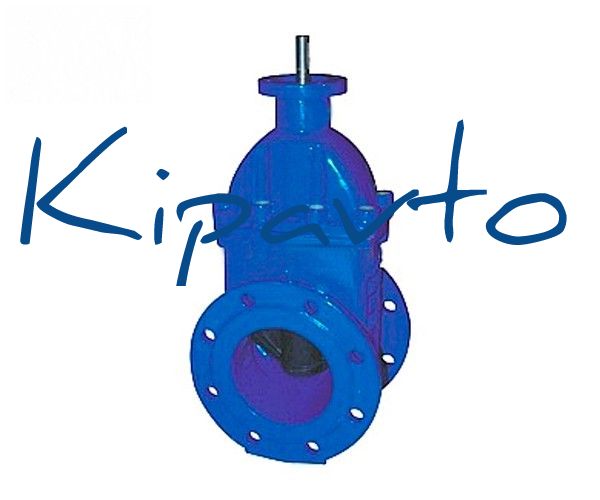

Задвижки обрезиненные ABRA PN10 DN40 с голым штоком Ру10

Конструктивные решения и стабильное качество производства обеспечивает задвижкам ABRA-A40 самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544). Испытано в соответствии с ГОСТ 33257 и ГОСТ Р 53402 "Арматура трубопроводная. Методы контроля и испытаний". Полностью обрезиненный клин. Наличие направляющих профилей на клине и корпусе задвижки для улучшения плавности скольжения и защиты от перекоса. Антикоррозионное покрытие (внутреннее и внешнее), исключающее коррозию в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации. Обеспечена защита болтов крепежа крышки от коррозии изнутри и снаружи в течение всего срока службы при ненарушенной целостности и при условии соблюдения всех требований расчетного срока эксплуатации.



Внимание! Данный тип задвижек является запорной арматурой и не предназначен для использования в системах непрерывного (аналогового) или ступенчатого (релейного) регулирования / распределения. Это означает, что среднее число циклов работы открыто/закрыто в сутки не должно превышать двух (60 в месяц).



Ду / DN = размер a мм		40 (1 1/2")	50 (2")	65 (2 1/2 ")	80 (3")	100 (4")	125 (5")	150 (6")	200 (8")	250 (10")	300 (12")	350 (14")		400 (16")	450 (18")	500 (20")	600 (24")	700 (28")	800 (32")	900 (36")
Ру / PN		10 бар (1,0 МПа) / 16 бар (1,6 МПа)
Диапазон рабочих температур, °C		Максимально допустимая температура 120 °C, Минимальная температура окружающей среды -20 °C,  Рабочая температура от -10 до +95 °C
Код товара		ABRA A40- 10(16)- BS040	ABRA A40- 10(16)- BS050	ABRA A40- 10(16)- BS065	ABRA A40- 10(16)- BS080	ABRA A40- 10(16)- BS100	ABRA A40- 10(16)- BS125	ABRA A40- 10(16)- BS150	ABRA A40- 10(16)- BS200	ABRA A40- 10(16)- BS250	ABRA A40- 10(16)- BS300	ABRA A40- 10(16)- BS350		ABRA A40- 10(16)- BS400	ABRA A40- 10(16)- BS450	ABRA A40- 10(16)- BS500	ABRA A40- 10(16)- BS600	ABRA A40- 10(16)- BS700	ABRA A40- 10(16)- BS800	ABRA A40- 10(16)- BS900
Крутящий момент, Н*м (см. примечание 1 к таблице)		40	40	40	60	75	95	110	160	210	280	320		360	420	480	580	750	900	1000
m, внешний диаметр монтажного фланца привода ISO 5210 (ISO 5211),мм	G	125	125	125	125	125	125	125	175	175	175	175		210	210	210	210	-	-	-
	D											210			300	300	300	300	300	350
k, межосевое расстояние отверстий в монтажном фланце привода ISO 5210 (ISO 5211), мм	G	102	102	102	102	102	102	102	140	140	140	140		165	165	165	165	-	-	-
	D											165			254	254	254	254	254	298
x-N1 диаметр отверстий, мм / КСО - количество сквозных отверстий в монтажном фланце привода ISO 5210 (ISO 5211)	G	ø12x4							ø18x4			ø18x4		ø23(22)x4				-	-	-
	D											ø23(22)x4			ø19x8					ø23x8
Тип верхнего монтажного фланца по ISO 5210 (ISO 5211)	G	ISO-F10							ISO-F14			ISO-F14		ISO-F16				-	-	-
	D											ISO-F16			ISO-F25					ISO-F30
d1 - диаметр штока, мм	G	16	16	16	18	18	22	22	25	25	25	34		34	36	36	38	-	-	-
	D											40		40	40	40	40	55	55	55
размер шпонки, мм	G	5х5x30			6х6x30				8х7x40			10х8x50						-	-	-
	D											8х7x40		12х8x50				12x10x50		16x10x65
Габаритные размеры, размеры присоединения к трубопроводу, вес и Кv:
Ду / DN = размер a мм		40 (1 1/2")	50 (2")	65 (2 1/2 ")	80 (3")	100 (4")	125 (5")	150 (6")	200 (8")	250 (10")	300 (12")	350 (14")		400 (16")	450 (18")	500 (20")	600 (24")	700 (28")	800 (32")	900 (36")
L - строительная длина DIN3202 F4 = EN558-1 GR14, мм		140	150	170	180	190	200	210	230	250	270	290		310	330	350	390	430	470	510
h - строительная высота от оси трубы, мм		195	215	240	265	300	360	400	500	590	680	733		810	889	1200	1128	1345	1515	1750
h1 - высота от оси трубы до поверхност и верхнего фланца ISO 5210 (ISO 5211), мм		155	175	200	225	260	320	360	450	540	630	673		750	829	1140	1068	1280	1450	1675
h2 - габаритная высота, мм		270	298	333	365	410	485	543	670	793	910	993		1100	1209	1558	1548	1800	2028	2313
d - внешний диаметр присоединительного фланца, мм		150	165	185	200	220	250	285	340	405	460	520		580	640	715	840	910	1025	1125
c - межосевое расстояние присоединительных отверстий, мм для Ру10		110	125	145	160	180	210	240	295	350	400	460		515	565	620	725	840	950	1050
c - межосевое расстояние присоединительных отверстий, мм для Ру16										355	410	470		525	585	650	770
T - толщина фланцев, мм		18	19	19	19	19	19	19	20	22	24,5	26,5		28	30	31,5	36	39,5	43	46,5
x-n -  диаметр отверстий, мм + КСО - количество сквозных отверстий в присоединительном фланце к трубопроводу для Ру10		ø19x4	ø19x4	ø19x4	ø19x8	ø19x8	ø19x8	ø23x8	ø23x8	ø23x12	ø23x12	ø23x16		ø28x16	ø28x20	ø28x20	ø31x20	ø31x24	ø34x24	ø34x28
x-n -  диаметр отверстий, мм + КСО - количество сквозных отверстий в присоединительном фланце к трубопроводу для Ру16									ø23x12	ø28x12	ø28x12	ø28x16		ø31x16	ø31x20	ø34x20	ø37x20	ø37x24	ø41x24	ø44x28
g - внешний диаметр присоединительного выступа, мм		84	99	118	132	156	184	211	266	319	370	429		480	548	609	720	794	901	1001
f - высота присоединительного выступа, мм		3									4						5
Вес, кг		10	11	14,5	17,5	20	30	39	57	87	128	195		258	359	427	600	1020	1250	1850
Кv, м3/час, свыше Ду600 - расчетная величина		130	200	390	600	1 000	1 800	2 900	6 000	10 000	16 000	18 000		33 000	39000	53000	85000	117000	152000	195000
