Описание

Основные области применения таких задвижек - для трубопроводов, транспортирующих воду, сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементную (только в варианте "полностью открыто / полностью закрыто" и ни в коем случае не для дозирования) и многое другое

Задвижка шиберная (затвор ножевой) – разновидность задвижек, в которой запорный элемент, выполнен в виде плоского ножа (шибера). Основным механизмом шиберной задвижки является нож, который представляет собой стальную пластину со штоком. Запорный механизм движется по направляющим между двумя фланцами и прерывает поток.
Традиционные клиновые задвижки имеют конструкцию, в которой есть места, где могут скопиться остатки рабочей среды, так называемые "застойные зоны". Собравшиеся там твердые частицы могут нарушить нормальную ее работу. Задвижки шиберные (затворы ножевые), благодаря своей конструкции, лишены этого недостатка: они имеют нож, который при открывании выходит наружу, а при закрывании острым краем рассекает твердые частицы рабочей среды, что обеспечивает герметичность.
Шиберные задвижки используются в разных сферах: в очистных сооружениях, системах канализации, целлюлозно-бумажной, пищевой, энергетической, химической, горнодобывающей и многих других отраслях промышленности. Рабочими средами могут быть сточные воды, различные консистенции бумажных пульп, различные древесные массы, суспензии, порошки, пыль цементная и многое другое. Широкое применение шиберные ножевые задвижки находят также в текстильной промышленности, и в сфере водоснабжения, водоотведения, ЖКХ (очистка канализационных и сточных вод), а также на трубопроводах с высоким содержанием абразивных частиц в рабочей среде.

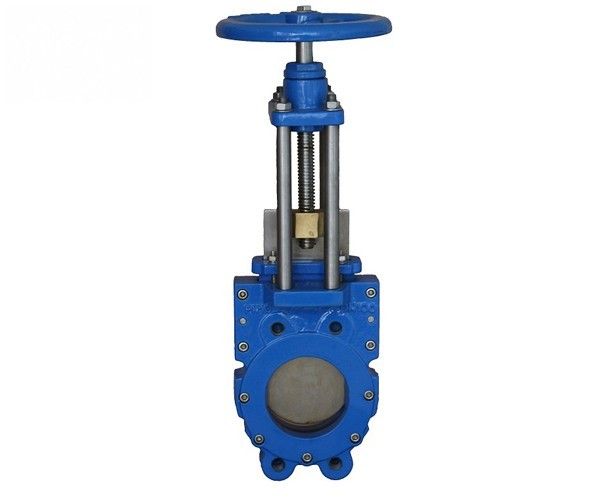

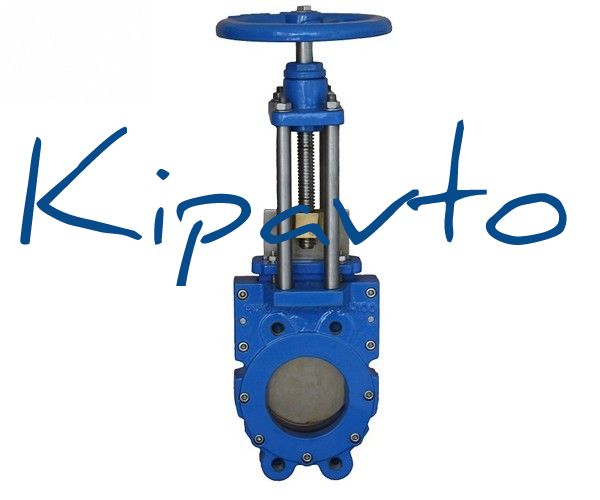

Задвижка шиберная (затвор ножевой) ABRA-KV-01 является специальной арматурой, используемой в довольно суровых и жестких условиях. Задвижки шиберные (затвор ножевой) ABRA-KV-01 применяются для полного закрытия или открытия потока среды, т.е. являются запорной арматурой.
Такая шиберная задвижка имеет двухстороннюю герметичность. Задвижка шиберная ABRA-KV-01 управляется штурвалом с невыдвижным штоком.
Задвижки проходят двойной контроль качества - после гидроиспытаний дополнительно испытываются воздухом

Технические характеристики

DN (Ду)		50	65	80	100	125	150	200	250	300	350	400	450	500	600
PN (Ру) - только для описания присоединительных размеров		10/16 бар (1,0/1,6 МПа) - только для описания присоединительных размеров Рабочее давление см ниже
Максимальное рабочее давление, бар	Ру10	10 бар	10 бар	10 бар	10 бар	10 бар	10 бар	10 бар	10 бар	6 бар	6 бар	6 бар	4 бар	4 бар	4 бар
Максимальное рабочее давление, бар	Ру16	16 бар	16 бар	16 бар	16 бар	16 бар	16 бар	16 бар	-
Диапазон рабочих температур, °C		Максимально допустимая температура 120°C для уплотнения EPDM, 90°C при замене уплотнения на NBR Минимальная температура окружающей среды -20°C, Рабочая температура от -10 до +95°C для уплотнения EPDM, от -10 до +70°C при замене уплотнения на NBR
Код товара		ABRA KV-01 050	ABRA KV-01 065	ABRA KV-01 080	ABRA KV-01 100	ABRA KV-01 125	ABRA KV-01 150	ABRA KV-01 200	ABRA KV-01 250	ABRA KV-01 300	ABRA KV-01 350	ABRA KV-01 400	ABRA KV-01 450	ABRA KV-01 500	ABRA KV-01 600
L- строительная длина		43	46	46	52	56	56	60	68	78	78	102	114	127	154
H- строительная высота (от оси трубы)		334	356	400	428	480	583	775	790	900	970	1070	1170	1270	1480
W - штурвал (маховик)		160	160	200	200	300	300	300	350	500	500	600	600	600	600
DN- диаметр прохода		50	65	80	100	125	150	200	250	300	350	400	450	500	600
D- межосевое расст. присоединительных отверстий	Ру10	125	145	160	180	210	240	295	350	400	460	515	565	620	725
D- межосевое расст. присоединительных отверстий	Ру16	125	145	160	180	210	240	295	-
n-M		см. Описание присоединительных размеров + подходящих стандартов присоединения задвижки шиберной (затвора ножевого)
Масса (вес), кг /шт.		9,0	10,5	13,5	17	26	31,2	44	70	97	140	207	250	300	520
Kv, м³/ч		200	390	600	1000	1800	2900	6000	10000	16000	18000	33000	39000	53000	85000
DN (Ду)		50	65	80	100	125	150	200	250	300	350	400	450	500	600
Крутящий момент, Нм^(*)		25	25	30	40	50	60	70	90	140	170	220	280	300	350
Число обротов:		13	16,5	20	25	25	30	40	42	50	59	67	75	63	75
DB, ± 2 мм		43	43	52	51	-	62	63	73	79	-	-	-	125
HS, ± 2 мм		83	80	85	79	-	107	107	140	126	-	-	-	130	-
B1, мм (чертеж-ниже):		30		54		70	75	80	90	90	90	112	112	чертеж ниже
B2, мм (чертеж-ниже):		94		98		110	120	130	160	155	155	180	180	чертеж ниже
Ø, мм (чертеж-ниже):		16		20		25	25	25	30	35	35	40	40	49,8
M:		M12		M12		M14	M16	M16	M20	M20	M24	M24	M24	M24
Квадрат штока ExF, мм (чертеж-ниже):		12х14,6		14х16,6		19х22,4			24х27,7	27х31,2		32х36,9
Высота штока под квадрат H1, мм (чертеж-ниже):		27	27	27	27	36	36	36	40	45	45	53	55	55	55
