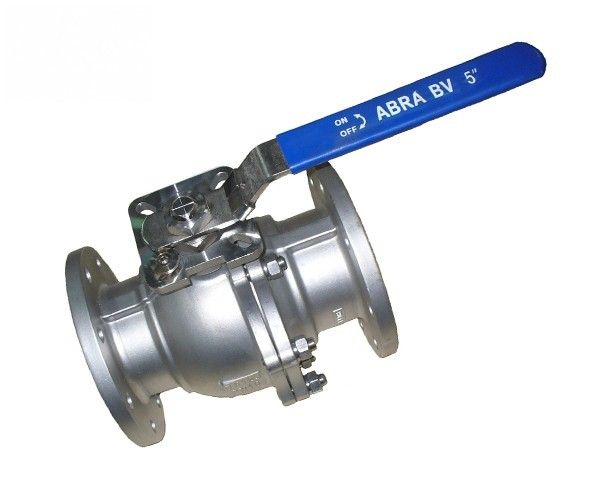

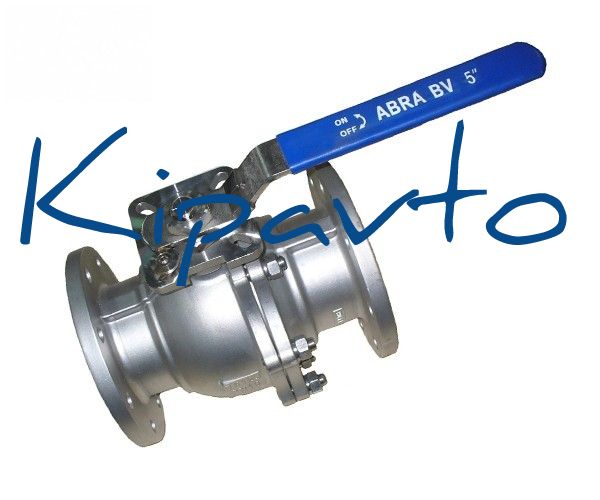

Шаровый кран полнопроходной нержавеющий из стали DN15 PN40 фланец/фланец Тип ABRA-BV41
Оставить отзыв
Есть в наличии
Способы доставки
Транспортная компания
Самовывоз
Способы оплаты
Безналичный расчет
Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 15-150 Ру40 (до Ду50) Ру16 в (Ду65-150) фланец/фланец Тип ABRA-BV41. Размеры в мм.
| Ду / DN |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | 5" | 6" | |
| Ру / PN | 40 | 16 | |||||||||
| Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -60 °C, |
|||||||||||
| Код товара | ABRA-BV41- -Q41F-DIN- -2G-015 |
ABRA-BV41- -Q41F-DIN- -2G-020 |
ABRA-BV41- -Q41F-DIN- -2G-025 |
ABRA-BV41- -Q41F-DIN- -2G-032 |
ABRA-BV41- -Q41F-DIN- -2G-040 |
ABRA-BV41- -Q41F-DIN- -2G-050 |
ABRA-BV41- -Q41F-DIN- -2G-065 |
ABRA-BV41- -Q41F-DIN- -2G-080 |
ABRA-BV41- -Q41F-DIN- -2G-100 |
ABRA-BV41- -Q41F-DIN- -2G-125 |
ABRA-BV41- -Q41F-DIN- -2G-150 |
| ød, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| øg, мм, внешний диаметр присоединительного выступа фланца | 45 | 54 | 65 | 78 | 88 | 102 | 122 | 138 | 158 | 188 | 212 |
| f, мм, высота присоединительного выступа фланца | 2 | 2 | 2 | 2 | 2 | 3 | 2 | 2 | 2 | 2 | 2 |
| øk, мм, PCD, межосевое расстояние присоединительных отвестий фланца | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 |
| кол-во и диаметр присоединительных отверстий фланца, мм | 4хø14 | 4хø14 | 4хø14 | 4хø18 | 4хø18 | 4хø18 | 4хø18 | 8хø18 | 8хø18 | 8хø18 | 8хø22 |
| øD, мм, внешний диаметр фланца | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
| b, мм, толщина фланца | 14 | 16 | 16 | 16 | 16 | 17 | 16 | 18 | 18 | 20 | 20 |
| L, мм, строительная длина | 115 | 120 | 125 | 130 | 140 | 150 | 170 | 180 | 190 | 325 | 350 |
| Н, мм, строительная высота (от оси трубы) | 75 | 80 | 95 | 110 | 135 | 142 | 157 | 183 | 195 | 290 | 308 |
| h, мм | 11 | 11 | 11 | 11 | 16 | 18 | 19 | 20 | 24 | 32 | 37 |
| W, мм, длина рукоятки шарового крана от оси поворота | 130 | 130 | 150 | 180 | 200 | 230 | 250 | 280 | 320 | 700 | 800 |
| KxK, мм, квадрат | 9х9 | 9х9 | 11х11 | 11х11 | 14х14 | 14х14 | 17х17 | 17х17 | 22х22 | 22х22 | 27х27 |
| М12х1,5 | М14х1,5 | М18х1,5 | М22х1,5 | М30х2 | М36х2 | ||||||
| Кv, м3/час |
22,3
|
42,8
|
80,5
|
102,8
|
222,8
|
411,3
|
642,7
|
1114,0
|
1970,0
|
3856,0
|
4727,0
|
| Вес, кг /шт. | 2,380 | 2,800 | 3,900 | 5,600 | 7,100 | 8,900 | 12,100 | 15,600 | 20,300 | 34,200 | 46,800 |
| ISO5211/5210 | F03/F04 | F03/F04 | F04/F05 | F04/F05 | F05/F07 | F05/F07 | F07/F10 | F07/F10 | F10/F12 | F10/F12 | F10/F12 |
| ISO PCD min / присоединение / ксо | 36/M5x4 | 36/M5x4 | 42/M5x4 | 42/M5x4 | 50/M6x4 | 50/M6x4 | 70/M8x4 | 70/M8x4 | 102/M10x4 | 102/M10x4 | 102/M10x4 |
| ISO PCD max / присоединение / ксо | 42/M5x4 | 42/M5x4 | 50/M6x4 | 50/M6x4 | 70/M8x4 | 70/M8x4 | 102/M10x4 | 102/M10x4 | 125/M12x4 | 125/M12x4 | 125/M12x4 |
| Крутящий момент, Н*м, при полном перепаде* | 7 | 14 | 23 | 31 | 38,5 | 55 | 66 | 77 | 176 | 240 | 380 |
