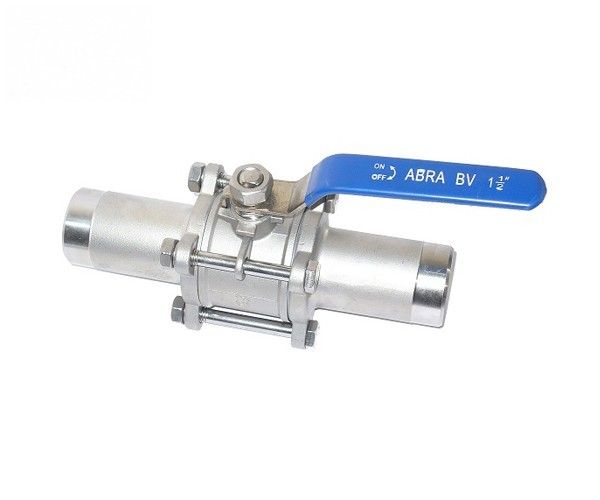

Шаровый кран полнопроходной нержавеющий из стали DN8 PN40 сварка/сварка длинные патрубки Тип ABRA-BV61L
Оставить отзыв
Есть в наличии
Способы доставки
Транспортная компания
Самовывоз
Способы оплаты
Безналичный расчет
Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) DN 8-100 Ру40 сварка/сварка длинные патрубки Тип ABRA-BV61L. Размеры в мм.
| Ду / DN |
8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | |||
| Ру / PN | 40 | ||||||||||||
| Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -60 °C, |
|||||||||||||
| Код товара | ABRA-BV61L- -Q61F-1000- -3L-008 |
ABRA-BV61L- -Q61F-1000- -3L-010 |
ABRA-BV61L- -Q61F-1000- -3L-015 |
ABRA-BV61L- -Q61F-1000- -3L-020 |
ABRA-BV61L- -Q61F-1000- -3L-025 |
ABRA-BV61L- -Q61F-1000- -3L-032 |
ABRA-BV61L- -Q61F-1000- -3L-040 |
ABRA-BV61L- -Q61F-1000- -3L-050 |
ABRA-BV61L- -Q61F-1000- -3L-065 |
ABRA-BV61L- -Q61F-1000- -3L-080 |
ABRA-BV61L- -Q61F-1000- -3L-100 |
||
| ød, мм | 8 | 10 | 15 | 20 | 25 | 32 | 38 | 50 | 63,5 | 78 | 100 | ||
| øD, мм | 14 | 17,5 | 21,5 | 27 | 34,0 | 42,5 | 48,5 | 60,5 | 76 | 89,1 | 114,5 | ||
| T, мм | 2,0 | 2,1 | 2,1 | 2,1 | 2,8 | 2,8 | 2,8 | 2,8 | 3,0 | 3,0 | 3,0 | ||
| L - строительная длина , мм | 140 | 140 | 150 | 155 | 185 | 194 | 230 | 242 | 290 | 306 | 326 | ||
| Н - строительная высота (от оси трубы) , мм | 52 | 52 | 55 | 59 | 66 | 71 | 82 | 90 | 122 | 135 | 156 | ||
| W - длина рукоятки шарового крана от оси поворота, мм | 95 | 95 | 105 | 128 | 146 | 146 | 162 | 192 | 220 | 250 | 300 | ||
| Кv, м3/час | 11,3 | 13,2 |
18,9
|
47,1
|
66
|
87,6
|
150,8
|
207,4
|
584,4
|
678,6
|
1545,0
|
||
| Вес, кг /шт. | 0,500 | 0,550 | 0,610 | 0,860 | 1,140 | 2,130 | 2,260 | 3,480 | 5,920 | 8,840 | 16,730 | ||
