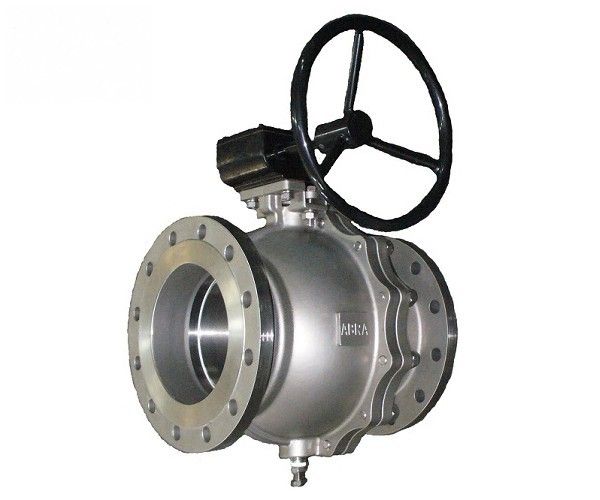

Шаровый кран полнопроходной нержавеющий из стали DN200 PN16 фланец/фланец Тип ABRA-BV41 с редуктором
Оставить отзыв
Есть в наличии
Способы доставки
Транспортная компания
Самовывоз
Способы оплаты
Безналичный расчет
Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 200-300 Ру16 фланец/фланец Тип ABRA-BV41. Размеры в мм.
| Ду / DN |
200 | 250 | 300 |
| 8" | 10" | 12" | |
| Ру / PN | 16 | ||
| Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -60 °C, |
|||
| Код товара | ABRA-BV41- -Q41F-DIN- -2G-200 |
ABRA-BV41- -Q41F-DIN- -2G-250 |
ABRA-BV41- -Q41F-DIN- -2G-300 |
| ød, мм | 200 | 250 | 300 |
| øg, мм, внешний диаметр присоединительного выступа фланца | 268 | 320 | 378 |
| f, мм, высота присоединительного выступа фланца | 2 | 2 | 2 |
| øk, мм, PCD, межосевое расстояние присоединительных отверстий фланца | 295 | 355 | 410 |
| кол-во и диаметр присоединительных отверстий фланца, мм | 12хø22 | 12хø26 | 12хø26 |
| øD, мм, внешний диаметр фланца | 340 | 405 | 460 |
| b, мм, толщина фланца | 22 | 24 | 26 |
| L, мм, строительная длина | 400 | 450 | 500 |
| Н, мм, строительная высота (от оси трубы) | 233 | 282 | 326 |
| h, мм | 42 | 50 | 50 |
| W - диаметр штурвала, мм | 400 | 450 | 500 |
| KxK, мм, квадрат | 27х27 | 36х36 | 36х36 |
| Кv, м3/час |
5823
|
7418
|
9672
|
| Вес, кг /шт. | 85 | 136 | 203 |
| ISO5211/5210 | F10/F12 | F12/F14 | F12/F14 |
| ISO PCD min / присоединение / ксо | 102/M10x4 | 125/M12x4 | 125/M14x4 |
| ISO PCD max / присоединение / ксо | 125/M10x4 | 140/M12x4 | 140/M14x4 |
| Крутящий момент, Н*м, при полном перепаде* | 643 | 1024 | 1865 |
