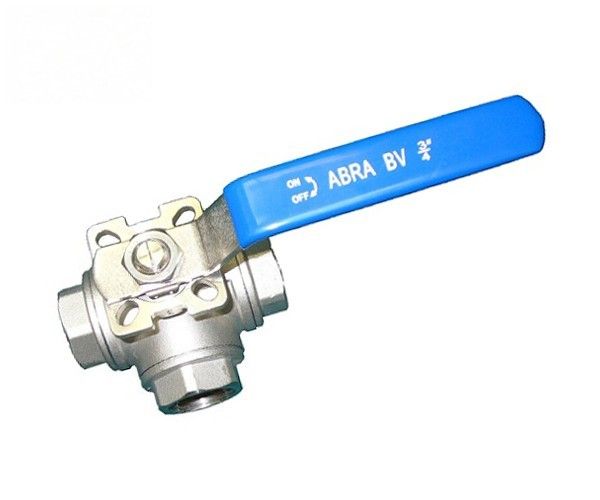

Шаровый кран трехходовой нержавеющий из стали DN8 PN40 резьба/резьба Тип ABRA-BV15 c ISO верхним фланцем, с рукояткой, T-порт и L- порт
Оставить отзыв
Есть в наличии
Способы доставки
Транспортная компания
Самовывоз
Способы оплаты
Безналичный расчет
Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M)
Ду 8-80 Ру40 резьба/резьба стандартные патрубки Тип ABRA-BV15 T-порт и L- порт c ISO верхним фланцем . Размеры в мм.
| Ду / DN |
8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | ||
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | |||
| Ру / PN | 40 | |||||||||||
| Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -60 °C, |
||||||||||||
| Код товара | ABRA-BV15-008 L или T тип |
ABRA-BV15-010 L или T тип |
ABRA-BV15-015 L или T тип |
ABRA-BV15-020 L или T тип |
ABRA-BV15-025 L или T тип |
ABRA-BV15-032 L или T тип |
ABRA-BV15-040 L или T тип |
ABRA-BV15-050 L или T тип |
ABRA-BV15-065 L или T тип |
ABRA-BV15-080 L или T тип |
||
| ød, мм | 8 | 8 | 12 | 15 | 18 | 25 | 32 | 40 | 50 | 65 | ||
| L - строительная длина , мм | 72 | 72 | 72 | 84 | 91 | 116 | 135 | 146 | 199 | 237 | ||
| Н - строительная высота (от оси трубы) , мм | 42.5 | 42.5 | 42.5 | 53.5 | 63 | 71.5 | 82.5 | 95 | 117 | 133 | ||
| h, мм | 10 | 10 | 10 | 11 | 11 | 13 | 15 | 15 | 17 | 18 | ||
| W - длина рукоятки шарового крана от оси поворота, мм | 125 | 125 | 125 | 125 | 125 | 135 | 180 | 180 | 260 | 260 | ||
| KxK, мм, квадрат | 9х9 | 9х9 | 9х9 | 9х9 | 9х9 | 11х11 | 14х14 | 14х14 | 17х17 | 17х17 | ||
| М12х1,5 | М14х1,5 | М18х1,5 | М22х1,5 | |||||||||
| Вес, кг /шт. | 0,61 / 0,63 | 0,59 / 0,59 | 0,55 / 0,59 | 0,74 / 0,75 | 1,04 / 1,07 | 2,14 / 2,17 | 3,33 / 3,44 | 4,46 / 4,63 | 7,00 / 7,20 | 9,00 / 9,20 | ||
| М, мм | М12 | М12 | М12 | М12 | М12 | М14 | М18 | М18 | М22 | М22 | ||
| ISO5211/5210 | F03/F04 | F03/F04 | F03/F04 | F03/F04 | F04/F05 | F04/F05 | F05/F07 | F05/F07 | F07/F10 | F07/F10 | ||
| ISO PCD min A / присоединение Ra / ксо | 36/M5x4 | 36/M5x4 | 36/M5x4 | 36/M5x4 | 42/M5x4 | 42/M5x4 | 50/M6x4 | 50/M6x4 | 70/M8x4 | 70/M8x4 | ||
| ISO PCD max B / присоединение Rb / ксо | 42/M5x4 | 42/M5x4 | 42/M5x4 | 42/M5x4 | 50/M6x4 | 50/M6x4 | 70/M8x4 | 70/M8x4 | 102/M10x4 | 102/M10x4 | ||
| Крутящий момент, Н*м, при полном перепаде* | 7 | 7 | 7 | 7 | 11 | 17,6 | 38,5 | 55 | 66 | 99 | ||
