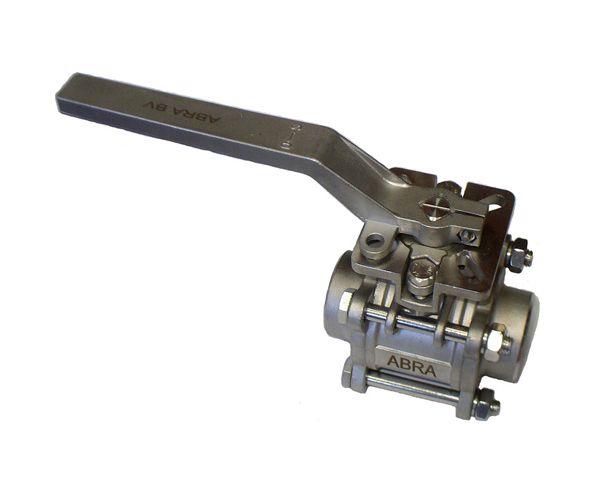

Шаровый кран полнопроходной нержавеющий из стали DN8 PN40 сварка/сварка стандартные патрубки Тип ABRA-BV61 c ISO верхним фланцем
Оставить отзыв
Есть в наличии
Способы доставки
Транспортная компания
Самовывоз
Способы оплаты
Безналичный расчет
Габаритные размеры, вес и Kv (таблица) кранов шаровых нержавеющих из стали AISI316 (CF8M) Ду 8-100 Ру40 сварка/сварка стандартные патрубки Тип ABRA-BV61 c ISO верхним фланцем . Размеры в мм.
| Ду / DN |
8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" | |||
| Ру / PN | 40 | ||||||||||||
| Максимально допустимая температура 200 °C, Минимальная температура окружающей среды -60 °C, |
|||||||||||||
| Код товара | ABRA-BV61-008 | ABRA-BV61-010 | ABRA-BV61-015 | ABRA-BV61-020 | ABRA-BV61-025 | ABRA-BV61-032 | ABRA-BV61-040 | ABRA-BV61-050 | ABRA-BV61-065 | ABRA-BV61-080 | ABRA-BV61-100 | ||
| ød, мм | 8 | 10 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 | ||
| L - строительная длина , мм | 63 | 63 | 68 | 74 | 84 | 95 | 108 | 124 | 185 | 205 | 254 | ||
| Н1 - строительная высота с рукояткой (от оси трубы) , мм | 75 | 75 | 75 | 79 | 92 | 98 | 110 | 118 | 142 | 154 | 176 | ||
| H, мм | 43 | 43 | 43 | 47 | 57 | 63 | 72 | 80 | 98 | 110 | 132 | ||
| h, мм | 9 | 9 | 9 | 9 | 11 | 11 | 14 | 14 | 17 | 17 | 17 | ||
| Т, мм - толщина патрубков | 3.0 | 3.0 | 3.0 | 3.0 | 3.5 | 3.7 | 4.0 | 4.0 | 4.5 | 5.0 | 6.0 | ||
| W - длина рукоятки шарового крана от оси поворота, мм | 140 | 140 | 140 | 140 | 170 | 170 | 200 | 200 | 300 | 300 | 300 | ||
| KxK, мм, квадрат | 9x9 | 9x9 | 9x9 | 9x9 | 11x11 | 11x11 | 14x14 | 14x14 | 17x17 | 17x17 | 17x17 | ||
| М12х1,5 | М14х1,5 | М18х1,5 | М22х1,5 | ||||||||||
| Кv, м3/час | 11,3 | 13,2 |
18,9
|
47,1
|
66
|
87,6
|
150,8
|
207,4
|
584,4
|
678,6
|
1545,0
|
||
| Вес, кг /шт. | 0,500 | 0,500 | 0,548 | 0,755 | 1,005 | 1,872 | 2,015 | 3,100 | 5,300 | 7,900 | 14,8 | ||
| ISO5211/5210 | F03/F04 | F03/F04 | F03/F04 | F03/F04 | F04/F05 | F04/F05 | F05/F07 | F05/F07 | F07/F10 | F07/F10 | F07/F10 | ||
| ISO PCD min A / присоединение Ra / ксо | 36/M5x4 | 36/M5x4 | 36/M5x4 | 36/M5x4 | 42/M5x4 | 42/M5x4 | 50/M6x4 | 50/M6x4 | 70/M8x4 | 70/M8x4 | 70/M8x4 | ||
| ISO PCD max B / присоединение Rb / ксо | 42/M5x4 | 42/M5x4 | 42/M5x4 | 42/M5x4 | 50/M6x4 | 50/M6x4 | 70/M8x4 | 70/M8x4 | 102/M10x4 | 102/M10x4 | 102/M10x4 | ||
| Крутящий момент, Н*м, при полном перепаде* | 7 | 7 | 7 | 7 | 11 | 17,6 | 38,5 | 55 | 66 | 71,5 | 176 | ||
